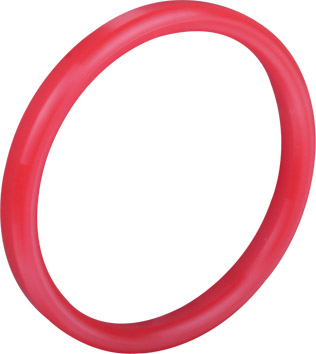

NL蕾形圈
□ 工况条件:
最高工作压力:≤50Mpa
最高工作温度:100℃
最低工作温度:-20℃
最高滑动线速度:0.4m/s
工作介质:乳化液、水、液压油
运动形式:
NL蕾形圈为单作用杆密封,它具有耐高压,抗磨性好和易于安装等多方面的优点,而且安装沟槽加工简单,是单作用杆密封的首选产品。
|
Φd f9 |
ΦD H9 |
H |
L+0.2 |
|
Φd f9 |
ΦD H9 |
H |
L+0.2 |
40 |
52 |
10 |
13 |
|
185 |
201 |
13 |
17 |
45 |
57 |
10 |
13 |
|
190 |
206 |
13 |
17 |
50 |
62 |
10 |
13 |
|
235 |
251 |
13 |
17 |
60 |
72 |
10 |
13 |
|
160 |
180 |
16.5 |
20.5 |
70 |
82 |
10 |
13 |
|
170 |
190 |
16.5 |
20.5 |
80 |
92 |
10 |
13 |
|
180 |
200 |
16.5 |
20.5 |
85 |
97 |
10 |
13 |
|
185 |
205 |
16.5 |
20.5 |
90 |
102 |
10 |
13 |
|
190 |
210 |
16.5 |
20.5 |
95 |
107 |
10 |
13 |
|
200 |
220 |
16.5 |
20.5 |
100 |
116 |
13 |
17 |
|
210 |
230 |
16.5 |
20.5 |
105 |
121 |
13 |
17 |
|
220 |
240 |
16.5 |
20.5 |
110 |
126 |
13 |
17 |
|
230 |
250 |
16.5 |
20.5 |
115 |
131 |
13 |
17 |
|
235 |
255 |
16.5 |
20.5 |
120 |
136 |
13 |
17 |
|
240 |
260 |
16.5 |
20.5 |
13 |
146 |
13 |
17 |
|
255 |
275 |
16.5 |
20.5 |
140 |
156 |
13 |
17 |
|
260 |
280 |
16.5 |
20.5 |
150 |
166 |
13 |
17 |
|
270 |
290 |
16.5 |
20.5 |
160 |
176 |
13 |
17 |
|
280 |
300 |
16.5 |
20.5 |
170 |
186 |
13 |
17 |
|
|
|
|
|
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
