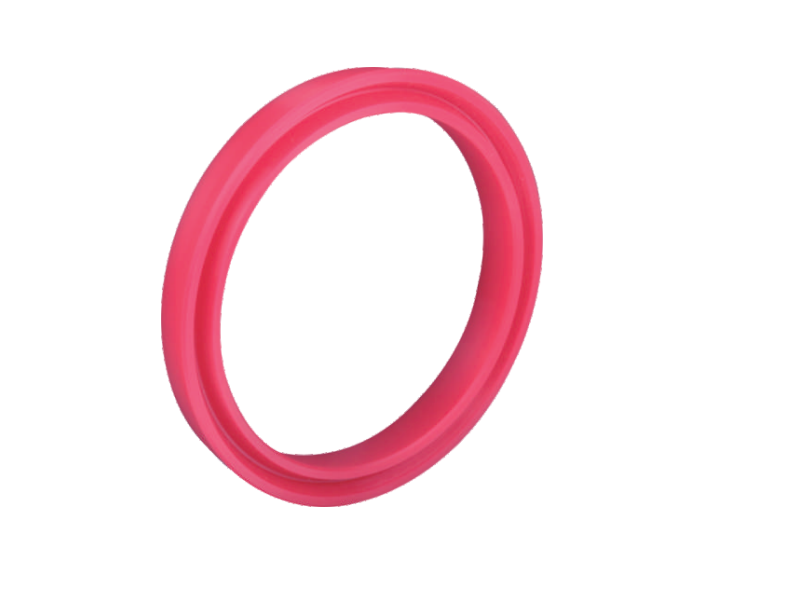

YS(Y形) 活塞杆密封
□ 工况条件:
最高工作压力:≤50Mpa
最高工作温度:100℃
最低工作温度:-20℃
最高滑动线速度:0.4m/s
工作介质:乳化液,水,液压油
产品用途:使用于往复运动液压油缸中活塞杆的密封,起单向作用密封。
使用范围:主要应用于重载行走机械或工业液压中的柱塞或活塞杆密封。
注: 工作压力>31Mpa时,与LDN挡圈配套使用其性能更稳定。
使用密封圈时,一般不设LDN挡圈。当工作压力大于30Mpa时,或因运动负有较大偏心,间隙较大的情况下,在密封圈受力面添加一个LDN挡圈,以防止其密封圈被挤入间隙引起密封圈早期破损。
挡圈材质:聚四氟乙烯或尼龙1010
|
Φd f9 |
ΦD H9 |
L+0.3 |
|
Φd f9 |
ΦD H9 |
L+0.3 |
28 |
43 |
12.5 |
|
125 |
150 |
20 |
36 |
46 |
8 |
|
130 |
145 |
16 |
36 |
51 |
12.5 |
|
140 |
160 |
16 |
40 |
50 |
8 |
|
140 |
165 |
20 |
40 |
55 |
12.5 |
|
160 |
185 |
20 |
45 |
55 |
8 |
|
160 |
190 |
25 |
45 |
60 |
12.5 |
|
165 |
184 |
14 |
50 |
60 |
8 |
|
170 |
190 |
13 |
50 |
65 |
12.5 |
|
180 |
205 |
20 |
56 |
76 |
16 |
|
180 |
210 |
25 |
60 |
72 |
15 |
|
200 |
225 |
20 |
63 |
78 |
12.5 |
|
200 |
230 |
25 |
63 |
83 |
16 |
|
210 |
230 |
16 |
70 |
85 |
12.5 |
|
210 |
235 |
20 |
70 |
90 |
16 |
|
220 |
250 |
25 |
80 |
95 |
12.5 |
|
240 |
260 |
13 |
80 |
100 |
16 |
|
250 |
280 |
25 |
90 |
105 |
12.5 |
|
260 |
280 |
18 |
90 |
110 |
16 |
|
280 |
310 |
25 |
95 |
115 |
13 |
|
300 |
324 |
25 |
100 |
120 |
16 |
|
320 |
360 |
32 |
100 |
125 |
20 |
|
360 |
400 |
32 |
110 |
130 |
16 |
|
380 |
404 |
24 |
110 |
135 |
20 |
|
400 |
424 |
26 |
125 |
140 |
12.5 |
|
450 |
474 |
24 |
125 |
145 |
16 |
|
500 |
524 |
24 |
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
