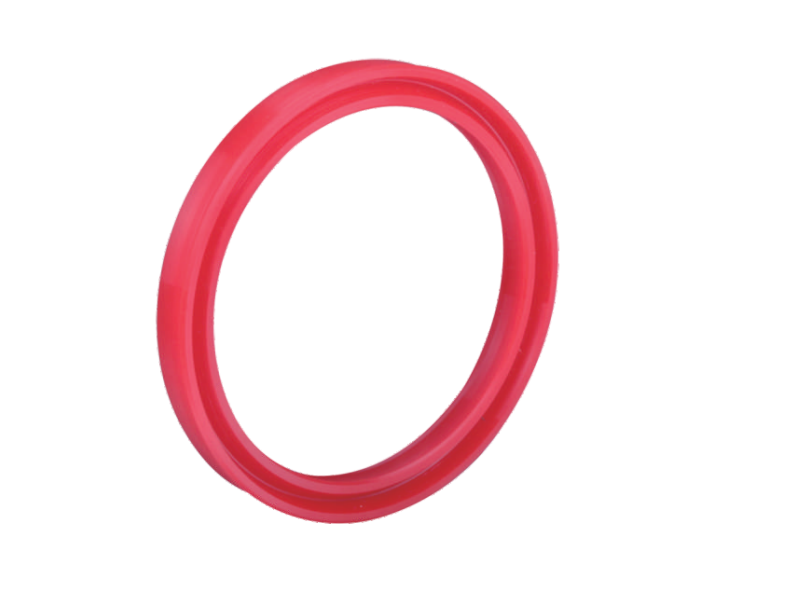

DS117 活塞杆密封
□ 工况条件:
最高工作压力:≤50Mpa
最高工作温度:100℃
最低工作温度:-20℃
最高滑动线速度:0.4m/s
工作介质:乳化液,水,液压油
产品用途:主要用于重载行走机械及静压中的活塞杆和柱塞的密封。
性能特点:DS117活塞杆密封是一种有两道密封唇且外径处为紧配合的唇形密封。由于两道唇口之间有额外的润滑剂,故大大地防止了干摩擦和磨损。
DS117活塞杆密封圈常用规格表 |
Φd f9 |
ΦD H9 |
L+0.2 |
|
Φd f9 |
ΦD H9 |
L+0.2 |
32 |
40 |
11 |
|
90 |
102 |
15 |
34 |
42 |
11 |
|
95 |
107 |
15 |
35 |
43 |
11 |
|
100 |
112 |
15 |
35 |
45 |
11 |
|
105 |
117 |
15 |
36 |
44 |
11 |
|
110 |
122 |
15 |
40 |
48 |
11 |
|
115 |
127 |
15 |
45 |
53 |
11 |
|
120 |
132 |
15 |
50 |
58 |
11 |
|
125 |
132 |
15 |
52 |
60 |
11 |
|
125 |
140 |
12.5 |
55 |
63 |
11 |
|
130 |
145 |
16 |
56 |
64 |
11 |
|
132 |
142 |
15 |
60 |
72 |
10 |
|
135 |
151 |
15 |
60 |
72 |
15 |
|
140 |
152 |
15 |
63 |
75 |
15 |
|
145 |
157 |
15 |
65 |
77 |
15 |
|
150 |
162 |
15 |
70 |
82 |
15 |
|
155 |
167 |
15 |
72 |
84 |
15 |
|
160 |
172 |
15 |
75 |
87 |
15 |
|
165 |
184 |
14 |
80 |
92 |
15 |
|
170 |
186 |
19 |
80 |
95 |
11 |
|
170 |
190 |
13 |
85 |
97 |
15 |
|
180 |
196 |
19 |
86 |
98 |
15 |
|
185 |
201 |
19 |
88 |
100 |
15 |
|
190 |
206 |
19 |
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
|
DS117活塞杆密封圈常用规格表 |
Φd f9 |
ΦD H9 |
L+0.2 |
|
Φd f9 |
ΦD H9 |
L+0.2 |
195 |
211 |
19 |
|
340 |
364 |
25 |
200 |
216 |
19 |
|
360 |
384 |
25 |
205 |
221 |
19 |
|
380 |
404 |
25 |
210 |
230 |
16 |
|
400 |
424 |
25 |
215 |
231 |
19 |
|
420 |
444 |
25 |
225 |
241 |
19 |
|
450 |
474 |
25 |
235 |
251 |
19 |
|
465 |
489 |
25 |
240 |
256 |
19 |
|
470 |
494 |
25 |
240 |
260 |
13 |
|
480 |
504 |
25 |
250 |
266 |
19 |
|
500 |
524 |
25 |
260 |
276 |
19 |
|
520 |
544 |
25 |
260 |
280 |
18 |
|
530 |
554 |
25 |
265 |
281 |
19 |
|
560 |
584 |
25 |
270 |
286 |
19 |
|
600 |
624 |
25 |
280 |
296 |
19 |
|
630 |
654 |
25 |
290 |
306 |
19 |
|
650 |
674 |
25 |
295 |
311 |
19 |
|
700 |
724 |
25 |
300 |
316 |
19 |
|
750 |
774 |
25 |
310 |
334 |
25 |
|
810 |
834 |
25 |
315 |
339 |
25 |
|
820 |
844 |
25 |
320 |
344 |
25 |
|
870 |
894 |
25 |
325 |
349 |
25 |
|
900 |
924 |
25 |
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
