S129A阶梯封(轴用斯特封)
□ 工况条件:
最高工作压力:≤50Mpa
最高工作温度:100℃
最低工作温度:-20℃
最高滑动线速度:≤1m/s
工作介质:乳化液,水,液压油
用途说明:

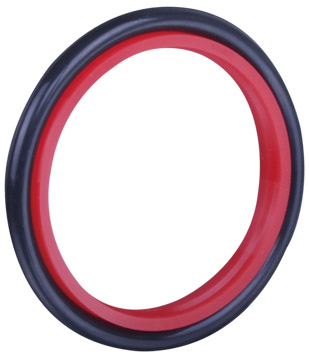

由一个高耐磨的聚氨酯耐磨环和一个O形橡胶密封圈组成。O形圈提供预紧力,可对耐磨环的磨损起补偿作用,具有双向密封效果。适用于液压油缸活塞的密封。一般与导向环配套使用。
S129A
轴用阶梯形圈常用规格表 |
Φd f9 |
ΦD H9 |
G+0.2 |
|
Φd f9 |
ΦD H9 |
G+0.2 |
4 |
8.9 |
2.2 |
|
30 |
41 |
4.2 |
5 |
9.9 |
2.2 |
|
32 |
43 |
4.2 |
6 |
10.9 |
2.2 |
|
35 |
46 |
4.2 |
7 |
11.9 |
2.2 |
|
36 |
46 |
4.2 |
8 |
15.5 |
3.2 |
|
38 |
53.5 |
6.3 |
10 |
17.5 |
3.2 |
|
40 |
55.5 |
6.3 |
12 |
19.5 |
3.2 |
|
42 |
57.5 |
6.3 |
14 |
21.5 |
3.2 |
|
45 |
60.5 |
6.3 |
15 |
22.5 |
3.2 |
|
50 |
65.5 |
6.3 |
16 |
23.5 |
3.2 |
|
56 |
71.5 |
6.3 |
18 |
25.5 |
3.2 |
|
60 |
75.5 |
6.3 |
19 |
30 |
4.2 |
|
63 |
78.5 |
6.3 |
20 |
31 |
4.2 |
|
65 |
80.5 |
6.3 |
22 |
33 |
4.2 |
|
65 |
80.5 |
6.3 |
25 |
36 |
4.2 |
|
70 |
85.5 |
6.3 |
28 |
39 |
4.2 |
|
75 |
90.5 |
6.3 |
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
|
S129A 轴用阶梯形圈常用规格表 |
Φd f9 |
ΦD H9 |
G+0.2 |
|
Φd f9 |
ΦD H9 |
G+0.2 |
80 |
95.5 |
6.3 |
|
220 |
241 |
8.1 |
85 |
100.5 |
6.3 |
|
230 |
251 |
8.1 |
90 |
105.5 |
6.3 |
|
240 |
261 |
8.1 |
100 |
115.5 |
6.3 |
|
250 |
271 |
8.1 |
105 |
120.5 |
6.3 |
|
256 |
280.5 |
8.1 |
110 |
125.5 |
6.3 |
|
260 |
284.5 |
8.1 |
115 |
130.5 |
6.3 |
|
290 |
314.5 |
8.1 |
125 |
140.5 |
6.3 |
|
320 |
344.5 |
8.1 |
130 |
145.5 |
6.3 |
|
360 |
384.5 |
8.1 |
140 |
155.5 |
6.3 |
|
370 |
394.5 |
8.1 |
150 |
165.5 |
6.3 |
|
400 |
424.5 |
8.1 |
160 |
175.5 |
6.3 |
|
410 |
434.5 |
8.1 |
170 |
185.5 |
6.3 |
|
420 |
444.5 |
8.1 |
180 |
195.5 |
6.3 |
|
430 |
454.5 |
8.1 |
190 |
205.5 |
6.3 |
|
440 |
464.5 |
8.1 |
200 |
221 |
8.1 |
|
450 |
474.5 |
8.1 |
210 |
231 |
8.1 |
|
460 |
484.5 |
8.1 |
注:对于未在表格中列出的其它标准尺寸,我公司也可以进行生产加工。 |
