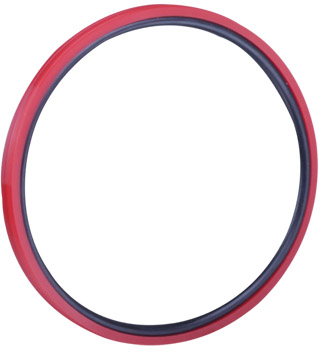

TK12A旋转密封(孔用格来圈)

□ 工况条件：

最高工作压力：≤30Mpa

最高工作温度：100℃

最低工作温度：-20℃

最高滑动线速度：1m/s

工作介质：乳化液，水，液压油

用途与性能：适用于液压设备中的低压、高压，低速回转孔密封。它由一个抗磨的高硬度聚氨酯密封环和O形橡胶密封圈组成，O形圈提供预紧力，可对密封环的磨损起补偿作用，具有双向密封效果。

TK12A旋转密封(孔用格来圈)常用规格表
ΦD H9	Φd f9	G+0.15	ΦD H9	Φd f9	G+0.15
20	15.1	2.2	120	109	4.2
22	17.1	2.2	125	114	4.2
25	20.1	2.2	130	119	4.2
28	23.1	2.2	140	124.5	6.3
30	25.1	2.2	150	134.5	6.3
32	27.1	2.2	160	144.5	6.3
35	30.1	2.2	170	154.5	6.3
38	33.1	2.2	180	164.5	6.3
40	32.5	3.2	190	174.5	6.3
42	34.5	3.2	200	184.5	6.3
45	37.5	3.2	210	194.5	6.3
48	40.5	3.2	220	204.5	6.3
50	42.5	3.2	240	224.5	6.3
55	47.5	3.2	250	234.5	6.3
60	52.5	3.2	280	264.5	6.3
63	55.5	3.2	300	284.5	6.3
70	62.5	3.2	320	304.5	6.3
75	67.5	3.2	350	329	8.1
80	69	4.2	360	339	8.1
90	79	4.2	400	379	8.1
100	89	4.2	420	399	8.1
105	94	4.2	450	429	8.1
110	99	4.2	480	459	8.1
115	104	4.2	500	479	8.1
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
