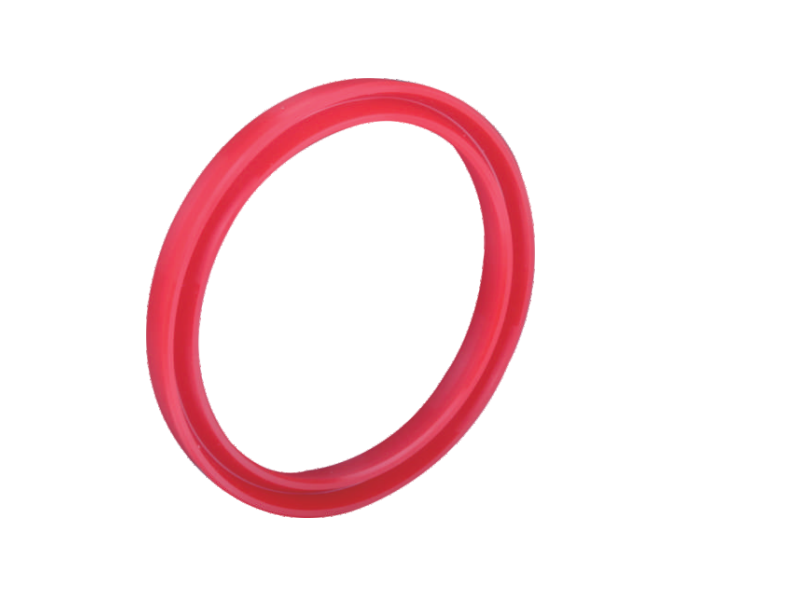

DS16 （Y形）轴孔通用密封

□ 工况条件：

最高工作压力：≤50Mpa

最高工作温度：100℃

最低工作温度：-20℃

最高滑动线速度：0.4m/s

工作介质：乳化液，水，液压油



产品用途：使用于标准液压油缸活塞密封，单作用，可以在活塞和活塞杆上有更灵活的通

用性。

注： 工作压力＞31Mpa时，与轴孔挡圈配套使用其性能更稳定。



使用密封圈时，一般不设挡圈。当工作压力大于30Mpa时，或因运动负有较大偏心，间隙较大的情况下，在密封圈受力面添加一个塑料挡圈，以防止其密封圈被挤入间隙引起密封圈早期破损。

挡圈材质：聚四氟乙烯或尼龙1010



DS16 (Y形）轴孔通用密封圈常用规格表
Φd f9	ΦD H9	L+0.3		Φd f9	ΦD H9	L+0.3
30	38	11		65	75	13
32	40	11		70	80	12
35	43	11		73	83	13
37	45	11		77	85	12
40	48	11		80	90	13
42	50	11		82	96	13
45	53	11		87	97	13
47	55	11		90	100	13
48	56	11		95	105	13
50	58	11		100	110	13
52	60	13		105	115	13
53	63	13		110	120	13
54	80	15		115	125	13
55	65	13		125	135	13
60	70	13		130	140	13
62	70	12		135	145	13
63	71	8		140	150	13
63	73	13		148	160	13
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
DS16 (Y形）轴孔通用密封圈常用规格表
Φd f9	ΦD H9	L+0.3		Φd f9	ΦD H9	L+0.3
148	160	15		380	395	19
150	160	15		385	400	19
150	162	15		400	415	19
160	172	15		420	435	19
168	180	15		435	450	19
180	192	15		445	460	19
188	200	15		485	500	19
200	212	15		500	520	23
208	220	15		520	540	23
220	232	15		540	560	23
238	250	15		560	580	23
250	265	19		580	600	23
260	275	19		610	630	23
265	280	19		630	650	23
280	295	19		650	670	23
305	320	19		690	710	23
320	335	19		710	730	23
345	360	19		730	750	23
360	375	19
注：对于未在表格中列出的其它标准尺寸，我公司也可以进行生产加工。
